Đĩa làm mát pin pin EV bằng nhôm CNC - Quản lý nhiệt xe điện tùy chỉnh

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Làm nổi bật:

Đĩa làm mát nhôm CNC

Bảng quản lý nhiệt pin xe điện

tấm làm mát xe điện tùy chỉnh

Mô tả sản phẩm

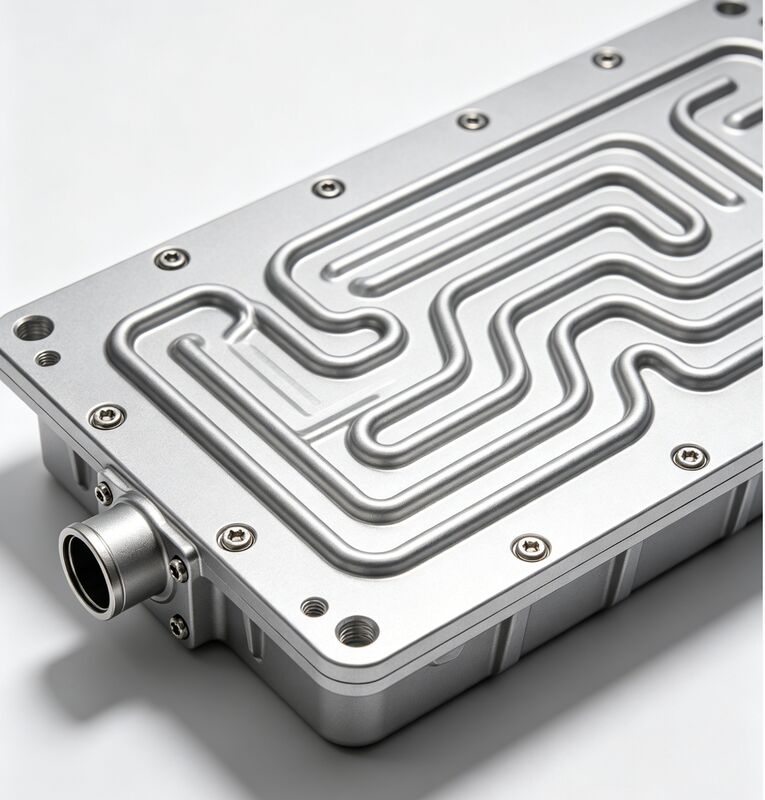

Tấm làm mát pin EV bằng nhôm gia công CNC

Các bộ phận quản lý nhiệt được thiết kế chính xác dành riêng cho các bộ pin lithium-ion trong xe điện, hệ thống lưu trữ năng lượng và xe điện hybrid. Các tấm làm mát này có các kênh chất lỏng làm mát bên trong phức tạp được gia công trực tiếp vào các tấm nhôm có độ dẫn nhiệt cao, cung cấp khả năng tản nhiệt hiệu quả và đồng đều trên bề mặt các cell pin để duy trì nhiệt độ hoạt động tối ưu và kéo dài tuổi thọ chu kỳ của pin.

Các tính năng chính

Kênh bên trong chính xác: Các kênh chất lỏng làm mát được gia công CNC với hình dạng được kiểm soát để phân phối dòng chảy tối ưu, đạt được nhiệt độ cell pin đồng đều trong khoảng +/-2°C trên toàn bộ bộ pin
Độ phẳng bề mặt vượt trội: Độ phẳng của tấm trong vòng 0,05mm đảm bảo diện tích tiếp xúc nhiệt tối đa với các cell pin, giảm thiểu điện trở nhiệt tại giao diện
Thiết kế trọng lượng nhẹ: Cấu tạo từ nhôm 6061-T6 với trọng lượng chỉ bằng khoảng một phần ba thép, góp phần giảm trọng lượng tổng thể của xe điện và kéo dài phạm vi hoạt động
Mẫu dòng chảy phức tạp: Các cấu hình kênh xoắn ốc, song song, đa vùng và tùy chỉnh có thể đạt được thông qua gia công phay CNC đa trục để tối ưu hóa hiệu suất nhiệt
Tương thích với chất lỏng làm mát pin: Lớp xử lý bề mặt anodized cung cấp khả năng chống ăn mòn lâu dài đối với hỗn hợp chất lỏng làm mát glycol-nước thường được sử dụng trong các hệ thống quản lý nhiệt của xe điện

Thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Tấm làm mát pin EV bằng nhôm gia công CNC
Tùy chọn vật liệu	Nhôm 6061-T6, Nhôm 5052-H32, Nhôm 3003
Dung sai	+/-0,01mm (kích thước kênh), 0,05mm (độ phẳng bề mặt)
Độ sâu kênh	1,5mm - 8,0mm (tùy chỉnh theo thiết kế)
Xử lý bề mặt	Anodizing tự nhiên, Anodizing cứng, Mạ niken, Mài chính xác
Chứng nhận	ISO 9001:2015, IATF 16949, RoHS, CE
Thời gian chờ - Nguyên mẫu	3-7 ngày
Thời gian chờ - Sản xuất	7-15 ngày
MOQ	1 chiếc (nguyên mẫu), 100+ (sản xuất)
Xuất xứ	Đông Quan, Trung Quốc

Ứng dụng

Xe điện: Tấm làm mát bộ pin cho xe điện chở khách, xe điện thương mại, xe buýt điện và hệ thống quản lý nhiệt pin xe tải điện
Hệ thống lưu trữ năng lượng: Tấm làm mát lưu trữ năng lượng pin quy mô lưới điện, làm mát pin năng lượng mặt trời dân dụng, quản lý nhiệt pin dự phòng viễn thông, làm mát pin UPS
Xe điện hybrid: Tấm làm mát bộ pin HEV/PHEV, làm mát điện tử công suất cho hệ thống biến tần, giải pháp làm mát kết hợp pin và động cơ
Xe máy & Xe tay ga điện: Tấm làm mát pin nhỏ gọn cho xe điện hai bánh, giải pháp làm mát trọng lượng nhẹ cho bộ pin bị hạn chế không gian
Hàng hải điện: Tấm làm mát pin cho thuyền và tàu thủy điện, giải pháp làm mát anodized chống ăn mòn cho hệ thống pin hàng hải
Hàng không vũ trụ & Hàng không: Quản lý nhiệt pin cho máy bay điện, tấm làm mát pin máy bay không người lái, hệ thống làm mát pin hàng không thương mại

Tại sao chọn Sinbo Precision

20+ năm kinh nghiệm: Thành lập năm 2003, được chứng nhận IATF 16949 về tiêu chuẩn chất lượng ngành ô tô với kinh nghiệm sản xuất linh kiện xe điện sâu rộng
Thiết bị tiên tiến: Hơn 50 trung tâm gia công CNC bao gồm máy 5 trục khổ lớn để sản xuất tấm làm mát pin kích thước đầy đủ
Tiêu chuẩn chất lượng ô tô: Tài liệu PPAP, tuân thủ IATF 16949, kiểm soát quy trình SPC, truy xuất nguồn gốc vật liệu đầy đủ
Giao hàng nhanh: 3-7 ngày cho nguyên mẫu, 7-15 ngày cho đơn hàng sản xuất hỗ trợ tiến độ phát triển xe điện
Giá cạnh tranh: Giá nhà máy trực tiếp được tối ưu hóa cho sản xuất ô tô số lượng lớn
Dịch vụ một cửa: Từ phân tích DFM và tạo mẫu đến xử lý bề mặt, kiểm tra rò rỉ và đóng gói đạt tiêu chuẩn ô tô

Quy trình sản xuất

Xem xét thiết kế: Phân tích DFM miễn phí để tối ưu hóa hình dạng kênh, đầu vào mô phỏng nhiệt, lựa chọn vật liệu và lập kế hoạch PPAP ô tô
Lựa chọn vật liệu: Nhôm 6061-T6 tiêu chuẩn cho các ứng dụng xe điện, với các tùy chọn 5052 và 3003 cho các yêu cầu chuyên biệt
Gia công chính xác: Phay CNC khổ lớn cho tấm pin kích thước đầy đủ, cắt kênh chính xác với độ sâu và chiều rộng được kiểm soát, gia công lỗ lắp
Kiểm tra chất lượng: Xác minh kích thước CMM, đo độ phẳng bề mặt bằng thước đo, xác minh độ sâu kênh, kiểm tra trực quan chất lượng bề mặt
Xử lý bề mặt: Anodizing để bảo vệ chống ăn mòn chất lỏng làm mát, mài chính xác để đảm bảo độ phẳng giao diện, mạ niken tùy chọn để tăng độ bền
Kiểm tra rò rỉ & Đóng gói: Có sẵn kiểm tra rò rỉ suy giảm áp suất, đóng gói bảo vệ đạt tiêu chuẩn ô tô, hỗ trợ giao hàng đúng lúc

Câu hỏi thường gặp

Số lượng đặt hàng tối thiểu của quý vị là bao nhiêu?

Chúng tôi chấp nhận các đơn hàng nguyên mẫu từ 1 chiếc cho các chương trình phát triển xe điện. MOQ sản xuất thường là 100 chiếc với giá theo khối lượng cho đơn hàng từ 1000 chiếc trở lên.

Quý vị có thể cung cấp tài liệu IATF 16949 không?

Có, chúng tôi được chứng nhận IATF 16949 và cung cấp tài liệu PPAP, kế hoạch kiểm soát, PFMEA và dữ liệu SPC để đủ điều kiện cho ngành ô tô.

Kích thước tấm làm mát tối đa mà quý vị có thể gia công là bao nhiêu?

Các máy CNC khổ lớn của chúng tôi có thể xử lý các tấm có kích thước lên tới 1500mm x 800mm, bao phủ hầu hết các cấu hình bộ pin xe điện.

Quý vị có cung cấp dịch vụ kiểm tra rò rỉ không?

Có, chúng tôi có sẵn dịch vụ kiểm tra rò rỉ heli và kiểm tra suy giảm áp suất với báo cáo thử nghiệm được chứng nhận cho các yêu cầu chất lượng ô tô.

Thời gian chờ điển hình là bao nhiêu?

Nguyên mẫu: 3-7 ngày. Lô nhỏ: 7-15 ngày. Sản xuất hàng loạt: 15-25 ngày tùy thuộc vào kích thước, độ phức tạp và xử lý bề mặt.

Quý vị có thể gia công cả hai mặt của tấm làm mát không?

Có, chúng tôi cung cấp dịch vụ gia công hai mặt cho các tấm làm mát có kênh ở cả bề mặt trên và dưới để làm mát pin hai mặt.
